مائع-ٹھنڈا AI ریک ایک کیبلنگ سوال کو متعارف کراتے ہیں جو ایئر-ٹھنڈے ڈیزائن کو کبھی نہیں پوچھنا پڑتا تھا: جب آپٹیکل پیچ کورڈز ایک وقت میں برسوں تک ٹھنڈا کرنے والے سیال کے اندر، یا اس کے بالکل ساتھ بیٹھتے ہیں تو وہ کیسا برتاؤ کرتی ہیں؟ معیاری PVC یا LSZH جیکٹس کو ہوا، نالی، اور کیبل-ٹرے کے ماحول کے لیے ڈیزائن کیا گیا ہے، نہ کہ ڈائی الیکٹرک کولنٹس یا گرم-واٹر لوپس سے مسلسل رابطے کے لیے۔ جیسے جیسے GPU ریک گھنے کی طرف جاتے ہیں۔مائع-ٹھنڈا کنیکٹیویٹی انفراسٹرکچر, جیکٹ کیمسٹری، کنیکٹر مواد، اور روٹنگ سبھی قابل اعتماد گفتگو کا حصہ بن جاتے ہیں۔
یہ گائیڈ اس بات کی وضاحت کرتا ہے کہ جب فائبر کسی مائع-ٹھنڈے ماحول میں جاتا ہے تو اصل میں کیا تبدیلیاں آتی ہیں، کون سا جیکٹ مواد برقرار رہتا ہے، جہاں NVIDIA کا GB300 پلیٹ فارم حقیقی طور پر فٹ بیٹھتا ہے، اور AI کلسٹر کے لیے کیبل بتانے سے پہلے سپلائر سے کیا پوچھنا چاہیے۔
مائع کولنگ نے کیبلنگ کا مسئلہ کیسے بدلا۔

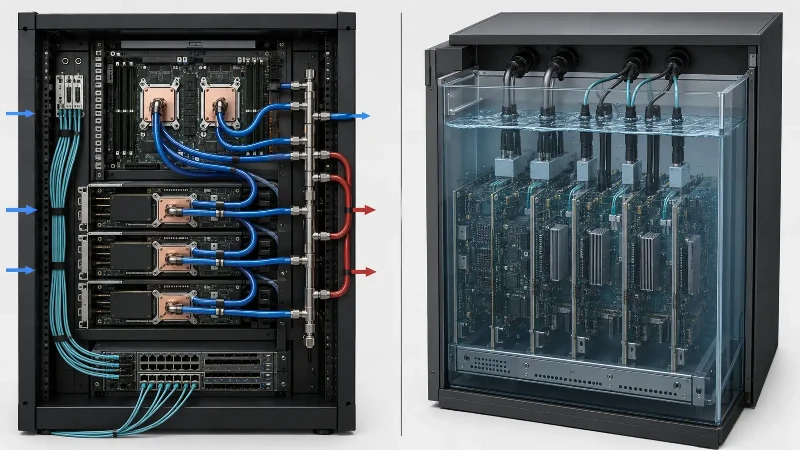

تمام "مائع کولنگ" ایک جیسی نہیں ہے، اور فرق وہ ہے جو آپ کی کیبلنگ کی ضروریات کا تعین کرتا ہے۔ دو فن تعمیرات موجودہ AI تعیناتیوں پر حاوی ہیں:
- براہ راست-سے-چپ (ٹھنڈی-پلیٹ) کولنگپانی پر مبنی کولنٹ کو کولڈ پلیٹوں کے ذریعے گردش کرتا ہے جو گرم ترین اجزاء - GPUs، CPUs اور سوئچ ASICs سے رابطہ کرتا ہے۔ کولنٹ نلیاں اور پلیٹوں کے اندر رہتا ہے، اور زیادہ تر کیبلنگ ہوا میں رہتی ہے اور ڈوب نہیں جاتی۔
- وسرجن کولنگپورے بورڈز، اور بعض اوقات پوری ٹرے کو ڈائی الیکٹرک سیال میں ڈوبتا ہے۔ یہاں، ٹینک کے اندر کوئی کیبل، کنیکٹر، یا بوٹ کولنٹ کے ساتھ مسلسل رابطے میں رہتا ہے۔
نمائش بہت مختلف ہے۔ ٹھنڈے-پلیٹ سسٹم میں فائبر کے لیے بنیادی خطرات گرمی، تنگ روٹنگ، اور کبھی کبھار لیک ہوتے ہیں۔ وسرجن سسٹم میں جیکٹ، کنیکٹر ہاؤسنگ، بوٹ، اور چپکنے والی چیزیں سب مائع میں بھگو رہے ہیں، اس لیے مادی مطابقت سوچنے کی بجائے ڈیزائن کی بنیادی رکاوٹ بن جاتی ہے۔
معیاری فائبر جیکٹس کولنٹ کے قریب کیوں ناکام ہو سکتی ہیں۔
سب سے عام فیل موڈ کا شیشے سے اور اس کے آس پاس کے پلاسٹک سے کوئی تعلق نہیں ہے۔ لچکدار پی وی سی جیکٹس نرم رہنے کے لیے پلاسٹکائزرز پر انحصار کرتی ہیں۔ جب PVC کچھ ہائیڈرو کاربن پر مبنی ڈائی الیکٹرک سیالوں کے سامنے آتا ہے، تو وہ پلاسٹکائزر وقت کے ساتھ پولیمر سے باہر منتقل ہو سکتے ہیں۔ جیسا کہ وسرجن-کولنگ ماہرین نے دستاویز کیا ہے، پھر جیکٹلچک کھو دیتا ہے، سخت ہو جاتا ہے، اور ٹوٹ سکتا ہے۔- جس کا ایک کیبلنگ سیاق و سباق میں مطلب ہے نقصان سے نمٹنا، طاقت کے ظاہر ہونے والے ارکان، اور آخرکار آپٹیکل رسک۔
دو نکات قابل توجہ ہیں۔ سب سے پہلے، "ڈائی الیکٹرک سیال" ایک مادّہ نہیں ہے: ہائیڈرو کاربن تیل، مصنوعی ایسٹرز، اور فلورینیٹڈ سیال ہر ایک پولیمر کے ساتھ مختلف طریقے سے تعامل کرتے ہیں، لہذامخصوص کولنٹ کے خلاف مطابقت کی تصدیق کرنی ہوگی۔زمرہ سے فرض کرنے کے بجائے۔ دوسرا، جیکٹ اسمبلی - کنیکٹر ہاؤسنگز، بوٹ، سٹرین ریلیفز، اور وہ چپکنے والی چیزوں کا صرف ایک حصہ ہے جو بانڈ فیرولز تمام پولیمر یا پولیمر-بانڈڈ ہیں، اور ہر ایک کو ایک ہی سیال کے لیے جانچنا ضروری ہے۔
مائع-ٹھنڈے ماحول کے لیے کیبل مواد
ہر کولنٹ کے لیے کوئی ایک "بہترین" جیکٹ نہیں ہے، لیکن عام طور پر مائع- ٹھنڈے اور ڈوبنے والے ماحول کے لیے زیر بحث مواد کیمیائی مزاحمت کے کسی حد تک درجہ بندی میں آتے ہیں۔ ان میں سے انتخاب کرنا قیمت، لچک، درجہ حرارت کی حد، آتش گیر درجہ بندی، اور منتخب کردہ سیال کے ساتھ مطابقت کے درمیان تجارت- ہے۔ ان ٹریڈ آف-پر وسیع تر پرائمر کے لیے، کا یہ جائزہ دیکھیںPE، LSZH، اور PVC میان مواد.
- پیویسی- سستا اور لچکدار، لیکن ہائیڈرو کاربن کولنٹس میں پلاسٹائزر کی منتقلی اور جھنجھٹ کا سب سے زیادہ خطرہ۔ عام طور پر مسلسل سیال رابطے کے لیے ناقص انتخاب۔
- LSZH- کا انتخاب بنیادی طور پر کم-دھواں، ہالوجن-بند جگہوں میں مفت رویے کے لیے کیا گیا ہے۔ دیے گئے کولنٹ کے ساتھ اس کی مطابقت کو ابھی بھی تصدیق کرنے کی ضرورت ہے۔
- فلورو پولیمر (ایف ای پی، ای ٹی ایف ای، پی ٹی ایف ای)- کیمیاوی طور پر سیالوں کی ایک وسیع رینج میں غیر فعال اور زیادہ درجہ حرارت پر مستحکم، یہی وجہ ہے کہ فلورو پولیمر جیکٹس اور کنیکٹر سیل کو کثرت سے سخت-سیال کے رابطے کے لیے مخصوص کیا جاتا ہے۔
- Polyurethane (PUR)- ایک تھرمو پلاسٹک ایلسٹومر جو پلاسٹکائزرز کے بغیر لچکدار رہتا ہے PVC پر منحصر ہے، لہذا یہ PVC میں نظر آنے والی سختی کے خلاف مزاحمت کرتا ہے۔
- جھانکنا- ایک اعلی-کارکردگی کا انجینئرنگ پولیمر استعمال کیا جاتا ہے جہاں انتہائی کیمیائی اور تھرمل مزاحمت کی ضرورت ہوتی ہے؛ لاگت اور سختی کی وجہ سے یہ عام طور پر مکمل کیبل جیکٹس کے بجائے اجزاء کی مانگ کے لیے مخصوص ہے۔
عملی طور پر، سیال کے رابطے کے لیے بنائی گئی اسمبلی عام طور پر ایک مجموعہ ہوتی ہے - مثال کے طور پر فلورو پولیمر یا PUR جیکٹ جس کا جوڑا فلورویلاسٹومر (FKM) یا PTFE سیل کے ساتھ کنیکٹر پر ہوتا ہے - کسی ایک "امیون" مواد کے بجائے۔
احتیاط کے ساتھ مکمل استثنیٰ کے کسی بھی دعوے کا علاج کریں۔ مفید سوال یہ نہیں ہے کہ "کیا یہ مادی قوت مدافعت ہے؟" لیکن "کیا اس مخصوص اسمبلی کو اس مخصوص سیال میں، صحیح درجہ حرارت پر، متعلقہ مدت کے لیے ٹیسٹ کیا گیا ہے؟"
جہاں NVIDIA GB300 مائع-ٹھنڈا AI انفراسٹرکچر میں فٹ بیٹھتا ہے
یہ GB300 کے بارے میں درست ہونے کے قابل ہے، کیونکہ یہ اکثر ڈھیلے انداز میں بیان کیا جاتا ہے۔ NVIDIA کاGB300 NVL72ایک مکمل طور پر مائع-ٹھنڈا، ریک-اسکیل پلیٹ فارم ہے جو 72 بلیک ویل الٹرا GPUs اور 36 Grace CPUs کو ایک ریک میں ضم کرتا ہے۔ اس کی ٹھنڈک براہ راست-سے-چپ ہے: کولنٹ کولڈ پلیٹوں اور کولنٹ ڈسٹری بیوشن یونٹ کے ذریعے چلتا ہے، جس میں حرارت کا ایک حصہ ہوا کے ذریعے ہٹایا جاتا ہے۔ یہ، ڈیفالٹ کے طور پر، ایک وسرجن (ڈائی الیکٹرک-ٹینک) سسٹم نہیں ہے۔
تعیناتی کی ٹائم لائن بھی کبھی کبھار اطلاع دی جانے والی سے زیادہ جدید ہوتی ہے۔ مائیکروسافٹ Azure نے اعلان کیا۔پہلے - پیمانے پر GB300 NVL72 پروڈکشن کلسٹراکتوبر 2025 میں - 4,600 سے زیادہ بلیک ویل الٹرا GPUs -، ایک وسرجن ٹینک کے بجائے اسٹینڈ اسٹون ہیٹ ایکسچینجر اور سہولت کولنگ کا استعمال کرتے ہوئے۔ لہذا ایک GB300 ریک میں، زیادہ تر آپٹیکل پیچ کی ہڈیوں کو ہوا میں روٹ کیا جاتا ہے، جہاں کیبلنگ کے اہم خدشات تھرمل ایکسپوژر، کثافت، اور موڑ کا انتظام ہیں، کولنٹ کا ڈوبنا نہیں۔ وسرجن-گریڈ کیمیائی مزاحمت وسرجن-کولڈ بلڈس میں ترجیح بن جاتی ہے، جو کہ تعیناتی کی ایک الگ اور بڑھتی ہوئی کلاس ہیں۔
عملی راستہ آسان ہے: کیبل کو اس کولنگ آرکیٹیکچر سے جوڑیں جو آپ اصل میں بنا رہے ہیں۔ براہ راست-سے-چپ ریک کو فائبر کی ضرورت ہوتی ہے جو گرمی اور سخت روٹنگ کو برداشت کرتا ہے۔ وسرجن ٹینکوں کو فائبر کی ضرورت ہوتی ہے جس کا ہر گیلا جزو منتخب ڈائی الیکٹرک سیال کے ساتھ مطابقت رکھتا ہو۔
گھنے GPU ریک کے اندر روٹنگ اور کثافت
تھرمل اور کیمیائی مزاحمت صرف آدھی کہانی ہے۔ ایک GB300-کلاس ریک ایک بہت بڑے فائبر کی گنتی کو چھوٹے حجم میں پیک کرتا ہے، اس لیے پیچ کی ہڈی کا مکینیکل ڈیزائن بھی اتنا ہی اہم ہے۔ لٹ والی تعمیرات - جہاں ایک آرام دہ یا فائبر گلاس کی چوٹی کیبل کے چاروں طرف ہوتی ہے - کچلنے کی مزاحمت کو شامل کرتی ہے اور کنکنگ کے بغیر سخت موڑ کی اجازت دیتی ہے، جو بھری ہوئی ریک کے پیچھے اعلی کثافت والے کنکشن کو ڈریس کرنے میں مدد کرتی ہے۔ ہینگٹونگ کاMPO لٹ فائبر آپٹک کیبل اسمبلیاںاس نقطہ نظر کی ایک مثال ہیں، اور متوازی-آپٹکس انٹرفیس جیسےMPO/MTP ٹرنک400G اور 800G پورٹ کی رفتار تک پہنچنے کے لیے درکار فزیکل کیبلز کی تعداد کو کم کریں۔
نوٹ کریں کہ مین اسٹریم فائبر پروڈکٹس میں "لٹ" سے مراد عام طور پر کثافت اور تحفظ کے لیے مکینیکل آرمر ہوتا ہے، جو کیمیائی مزاحمت کے لیے منتخب کی گئی جیکٹ سے مختلف ہوتا ہے۔ ایک کیبل کو روٹنگ کے لیے بریڈ کیا جا سکتا ہے اور پھر بھی سیال رابطے کے لیے صحیح جیکٹ کیمسٹری کی ضرورت ہے - دو ضروریات کیبل کی مختلف پرتوں سے حل ہوتی ہیں۔
AI کلسٹرز کے لیے فائبر پیچ کورڈز کی وضاحت اور تصدیق کیسے کریں۔
چاہے آپ کولڈ-پلیٹ کے لیے خرید رہے ہوں یا کسی وسرجن کی تعمیر کے لیے، سوالات کی ایک ہی مختصر فہرست ایک کیبل کو الگ کرتی ہے جو کہ نہیں ہوتی ہے۔ کرنے سے پہلے aپیچ کی ہڈی کی تفصیلاتتصدیق کریں:
- کولنٹ اور نمائش- کون سا سیال اور کون سا فن تعمیر کیبل دیکھے گا، اور آیا کنیکٹر اور بوٹ گیلے ہیں یا ہوا میں رہتے ہیں۔
- مواد کی مطابقت کا ڈیٹا- اس مخصوص سیال کے ساتھ جیکٹ، کنیکٹر ہاؤسنگ، بوٹ، اور چپکنے والی چیزوں کی دستاویزی مطابقت، مثالی طور پر وسرجن-ٹیسٹ کی مدت اور درجہ حرارت کے ساتھ۔
- آپٹیکل استحکام- insertion-نقصان اور واپسی-نقصان کی حد، اور انہیں تھرمل یا عمدگی کے بعد بڑھنے کی کتنی اجازت ہے۔
- مکینیکل حدود- کم از کم موڑ کا رداس، ٹینسائل ریٹنگ، کچلنے کی مزاحمت، اور بیرونی قطر آپ کو درکار روٹنگ کثافت کے لیے۔
- درجہ حرارت کی حد- ایک مسلسل آپریٹنگ رینج جو گرم-واٹر لوپ درجہ حرارت یا بلند وسرجن-ٹینک کے درجہ حرارت کا احاطہ کرتی ہے۔
- ٹیسٹ ثبوت- ہیڈ لائن مارکیٹنگ نمبروں کے بجائے تسلیم شدہ طریقوں کا حوالہ۔
وہ آخری نقطہ سب سے زیادہ اہمیت رکھتا ہے۔ آپٹیکل اور ماحولیاتی رویے کو تسلیم شدہ طریقہ کار - کے اندراج اور واپسی کا نقصان، تھرمل سائیکلنگ، اور عمر بڑھنے - کی حمایت کی جانی چاہئے جو کہ ساخت کا کردار ہے۔فائبر آپٹک کیبل ٹیسٹنگ. ایک غیر-معیاری ماحول جیسے کہ وسرجن کے لیے، ٹارگٹ فلو میں ایک مستقل ڈوبنے والا ٹیسٹ، جس میں آپٹیکل پیمائش سے پہلے-اور-بعد، ڈیٹا شیٹ پر کسی ایک اعداد و شمار سے کہیں زیادہ معنی خیز ہے۔ جب اسٹاک پروڈکٹ سیال یا کثافت کے مطابق نہیں ہے، aاپنی مرضی کے مطابق کیبل اسمبلیمخصوص کولنٹ اور کنیکٹر کی ضروریات کے ارد گرد تعمیر اکثر زیادہ قابل اعتماد راستہ ہے.
اکثر پوچھے گئے سوالات
سوال: کیا معیاری فائبر پیچ کی ہڈیوں کو وسرجن کولنگ میں استعمال کیا جا سکتا ہے؟
A: بطور ڈیفالٹ محفوظ طریقے سے نہیں۔ معیاری PVC-جیکٹڈ ڈوریں بہت سے ہائیڈرو کاربن کولنٹس میں پلاسٹکائزر کی منتقلی اور جھنجھٹ کا شکار ہوتی ہیں۔ اگر کوئی ڈوری ڈوب جائے گی، تو اس کی جیکٹ، کنیکٹر، بوٹ، اور چپکنے والی تمام چیزوں کی تصدیق ہونی چاہیے جو استعمال میں موجود مخصوص ڈائی الیکٹرک سیال کے ساتھ مطابقت رکھتے ہیں۔
سوال: کیا NVIDIA GB300 وسرجن-ٹھنڈا ہو گیا ہے؟
A: نہیں، GB300 NVL72 ایک ڈائریکٹ-ٹو-چپ (کولڈ-پلیٹ) مائع-ٹھنڈا، ریک-اسکیل پلیٹ فارم ہے، جس میں کچھ حرارت اب بھی ہوا کے ذریعے ہٹا دی جاتی ہے۔ GB300 ریک میں زیادہ تر پیچ کی ہڈیوں کو ڈوبنے کی بجائے ہوا میں روٹ کیا جاتا ہے۔ وسرجن کولنگ سخت کیبلنگ-مطابقت کے تقاضوں کے ساتھ ایک مختلف فن تعمیر ہے۔
سوال: کون سا جیکٹ مواد ڈائی الیکٹرک سیالوں کے خلاف بہترین مزاحمت کرتا ہے؟
A: فلورو پولیمر (FEP، ETFE، PTFE) اور پولیوریتھین (PUR) عام طور پر PVC میں نظر آنے والے سختی اور کریکنگ کے خلاف مزاحمت کرتے ہیں، اور fluoroelastomer سیل کنیکٹرز پر اچھی طرح سے برقرار رہتی ہیں۔ صحیح انتخاب اب بھی عین کولنٹ پر منحصر ہے، اس لیے مطابقت کی تصدیق فرض کرنے کے بجائے فی سیال کی جانی چاہیے۔
سوال: کیا مائع کولنگ GB300 GPUs کو تیزی سے چلنے دیتا ہے؟
A: مائع کولنگ بنیادی طور پر اعلی طاقت کی کثافت کو برقرار رکھنے اور ریک کی سطح پر تھرمل تھروٹلنگ کو کم کرنے میں مدد کرتی ہے، جو اس بات کا حصہ ہے کہ یہ پلیٹ فارم کس طرح بوجھ کے نیچے کارکردگی کو برقرار رکھتے ہیں۔ صرف کیبلنگ سے مخصوص ٹریننگ-وقت کی کمی کا انتساب اچھی طرح سے تعاون یافتہ نہیں ہے - کیبلنگ کا کام قابل اعتماد اور سگنل کی سالمیت ہے، خام رفتار نہیں۔
سوال: ان ماحول کے لیے فائبر کیبل ٹیسٹنگ پر کون سے معیارات لاگو ہوتے ہیں؟
A: عمومی نظری اور ماحولیاتی ٹیسٹنگ - اندراج کا نقصان، واپسی کا نقصان، تھرمل سائیکلنگ، اور مکینیکل اور عمر رسیدہ ٹیسٹ - صنعت کے قائم کردہ طریقوں کی پیروی کرتے ہیں۔ خاص طور پر وسرجن یا کیمیائی نمائش کے لیے، کوئی واحد عالمگیر معیار نہیں ہے، لہذا خریداروں کو ٹیسٹ کا طریقہ، استعمال شدہ سیال، اور کسی بھی مطابقت کے دعوے کے پیچھے نمائش کی مدت کے بارے میں پوچھنا چاہیے۔
کلیدی ٹیک ویز
مائع-ٹھنڈا AI انفراسٹرکچر حقیقی ہے اور تیزی سے اسکیلنگ کرتا ہے، اور یہ آپ کو آپٹیکل پیچ کی ہڈیوں سے جس چیز کی توقع کرنی چاہیے اسے تبدیل کرتا ہے۔ لیکن اس کہانی کا کارآمد ورژن ایک انجینئرنگ ہے، سرخی نہیں۔ کیبل کو کولنگ آرکیٹیکچر سے جوڑیں، "ڈائی الیکٹرک فلوئڈ" کو کسی ایک کے بجائے مواد کے خاندان کے طور پر سمجھیں، جیکٹ اور کنیکٹر مواد کا انتخاب کریں جو مخصوص کولنٹ کے مطابق ہو، اور عام ہوا کے ٹھنڈے استعمال سے باہر کسی بھی ماحول کے لیے ٹیسٹ ثبوت پر اصرار کریں۔ ان کو درست کریں، اور فائبر کسی پوشیدہ ناکامی کے نقطہ کے بجائے گھنے AI ریک کے زیادہ متوقع حصوں میں سے ایک بن جاتا ہے۔
