چترا 8 فائبر کیبل

مصنوع کا تعارف

کیبل میں ایک "اعداد و شمار -8" کراس سیکشنل پروفائل ہے ، جس میں تین الگ الگ اجزاء شامل ہیں: مرکزی جسم ، معطلی کی گردن ، اور کمک۔

مین باڈی: کور مرکزی ڈھیلے ٹیوب ڈھانچہ کو اپناتا ہے۔ آپٹیکل ریشوں اور تھیکسوٹروپک بھرنے والے کمپاؤنڈ سے بھرا ہوا سیدھا سیدھا ڈھیلا ٹیوب ، فائبر آپٹک کور کے طور پر کام کرتا ہے۔

کمک پرتیں:

ایک فائبر گلاس ٹیپ کو طولانی طور پر ثانوی کمک کے طور پر کور کے گرد لپیٹا جاتا ہے۔

میکانکی اور ماحولیاتی تحفظ کے لئے فائبر گلاس ٹیپ پر بیرونی پیئ میان کو نکالا جاتا ہے۔

معطلی کی گردن **: ایک اعلی طاقت والی غیر دھاتی کمک چھڑی (ایف آر پی ، فائبر پربلت پلاسٹک) عمودی طور پر مرکزی جسم کے ساتھ مشترکہ ہے۔ یہ ایف آر پی راڈ بنیادی بوجھ اٹھانے والے جزو کے طور پر کام کرتی ہے ، جس سے کیبل کو فضائی تنصیبات کے لئے خود تعاون کرنے کے قابل بناتا ہے۔

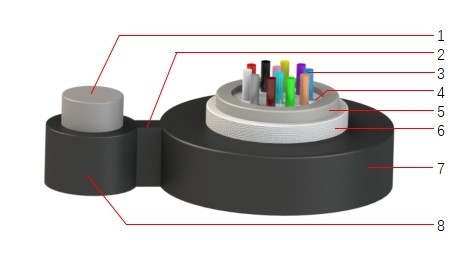

1- طاقت کا ممبر

2- ویب

3- آپٹیکل فائبر

4- ٹیوب بھرنے والا کمپاؤنڈ

5- ڈھیلا ٹیوب

6- معاون کمک

7- بیرونی میان

8- بیرونی میان

1

یہ پاور قطب روڈ بچھانے اور اسٹیل اسٹینڈ کی تنصیب کو ہٹا سکتا ہے۔ روایتی نان سیلف سپورٹنگ اوور ہیڈ آپٹیکل فائبر کیبل کے مقابلے میں ، جامع لاگت کو 50 ٪ سے زیادہ کم کیا جاسکتا ہے۔

2

تمام درمیانے غیر دھات کا ڈھانچہ ، مضبوط بجلی کے کٹاؤ اور قدرتی ماحولیات بجلی کی مداخلت ، اعلی حفاظت کی کارکردگی کو روکنے کے لئے

3

اعلی تعمیر کی کارکردگی کے ساتھ ، 100 میٹر فائل کے فاصلے کے اندر اندر خود کی حمایت کرنے والے اوور ہیڈ کی حمایت کرتا ہے

4

چھوٹے ڈھانچے کا سائز ، ہلکا وزن ، آسان تعمیر

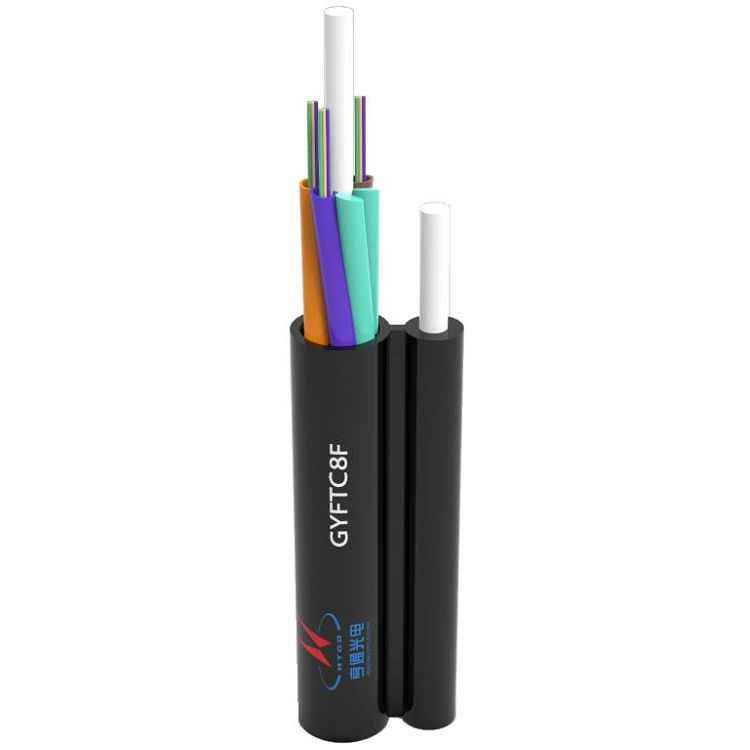

آپٹیکل کیبل میں ایک اعداد و شمار -8 کراس سیکشنل پروفائل شامل ہیں اور اس میں تین الگ الگ اجزاء شامل ہیں: مرکزی جسم ، میسنجر سیکشن ، اور کمک ممبر۔

مرکزی جسم میں کیبل کور ڈھیلے ٹیوب پھنسے ہوئے ڈھانچے کو اپناتا ہے۔ غیر دھاتی طاقت کے ممبر (ایف آر پی) کے ارد گرد مرکوز ، متعدد پی بی ٹی ٹیوبیں حراستی سے پھنسے ہوئے ہیں۔ ہر ٹیوب میں آپٹیکل ریشوں پر مشتمل ہوتا ہے جو تحفظ کے لئے جیل میں ڈوبا جاتا ہے۔ پوری بنیادی اسمبلی پانی کو مسدود کرنے والے کمپاؤنڈ کے ساتھ ڈھل جاتی ہے اور ایک غیر معمولی پیئ (پولی تھیلین) بیرونی جیکٹ کے ساتھ شیٹڈ ہوتی ہے۔

خاص طور پر ، ایک اعلی طاقت والے اسٹیل تار کمک لگانے والا ممبر میسنجر سیکشن کے اندر مرکزی جسم کے متوازی عمودی طور پر چلتا ہے۔ یہ دوہری جزو کا ڈیزائن فضائی تنصیب کے لئے مکینیکل مدد فراہم کرتا ہے ، جس سے کیبل کو ساختی سالمیت برقرار رکھنے کے قابل بناتا ہے جبکہ کھمبے یا ٹاوروں کے مابین معطل ہوتا ہے۔ کیبل میں ایک آل ڈائیلیٹرک تعمیر (مکمل طور پر غیر دھاتی ڈیزائن) کا استعمال کیا گیا ہے ، جو پاور لائن مداخلت اور بجلی سے چلنے والے سروں کو موروثی استثنیٰ فراہم کرتا ہے۔ یہ ڈائی الیکٹرک ڈیزائن اعلی وولٹیج کوریڈورز (500KV ٹرانسمیشن لائنوں تک) اور بجلی سے پیدا ہونے والے ماحول میں قابل اعتماد کارکردگی کو یقینی بناتا ہے جبکہ اعلی EMI مزاحمتی کے ذریعے سگنل کی سالمیت کو برقرار رکھتا ہے۔

1- طاقت کا ممبر

2- ویب

3- ڈھیلا ٹیوب

4- طاقت کا ممبر

5- فلر راڈ

6- ٹیوب بھرنے والا کمپاؤنڈ

7- آپٹیکل فائبر

8- کیبل بھرنے والا کمپاؤنڈ

9- بیرونی میان

10- بیرونی میان

1

یہ پاور قطب روڈ بچھانے اور اسٹیل اسٹینڈ کی تنصیب کو ہٹا سکتا ہے۔ روایتی نان سیلف سپورٹنگ اوور ہیڈ آپٹیکل فائبر کیبل کے مقابلے میں ، جامع لاگت کو 50 ٪ سے زیادہ کم کیا جاسکتا ہے۔

2

تمام درمیانے غیر دھات کا ڈھانچہ ، مضبوط بجلی کے کٹاؤ اور قدرتی ماحولیات بجلی کی مداخلت ، اعلی حفاظت کی کارکردگی کو روکنے کے لئے

3

اعلی تعمیر کی کارکردگی کے ساتھ ، 100 میٹر فائل کے فاصلے کے اندر اندر خود کی حمایت کرنے والے اوور ہیڈ کی حمایت کرتا ہے

4

ڈھیلے سیٹ پرت بٹی ہوئی ڈھانچہ ، کیبل کور ڈھانچہ زیادہ مستحکم ہے ، جس میں بہتر اور کم درجہ حرارت کی کارکردگی ہے
